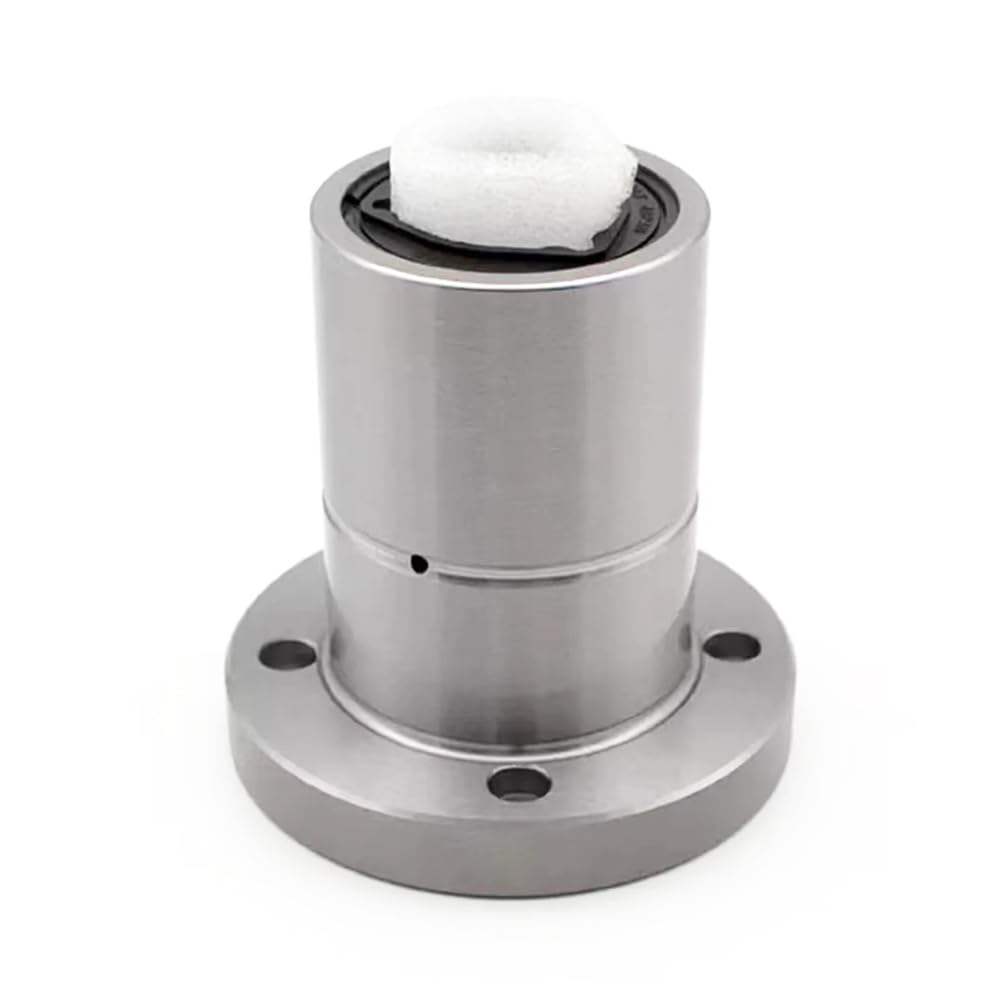

一、水下环境对密封的严苛挑战
水下作业场景存在三大核心挑战：
- 高压渗透：每增加10米水深，压力增加约0.1MPa，深海环境压力可达数十兆帕，传统密封材料易变形失效；
- 腐蚀侵蚀：海水含氯离子、硫化物等腐蚀性物质，加速金属部件锈蚀；
- 微粒侵入：泥沙、海洋生物附着物等微粒易卡入滚道，导致磨损加剧。
某深海探测器曾因密封失效，导致滚珠花键内部进入海水，润滑脂乳化失效，传动卡滞故障率激增40%，维修成本超百万元。
二、双重防护结构设计：接触式+非接触式协同
1. 接触式密封：动态补偿式唇形密封圈
采用双层丁腈橡胶唇形密封圈，外层为刚性支撑环，内层为弹性密封唇。其核心设计包括：
- 多唇结构：内层设置3道密封唇，第一道阻挡大颗粒，第二道刮除液体，第三道形成微负压区防止气体渗透；
- 动态补偿：密封唇根部嵌入弹簧片，当压力升高时，弹簧片推动密封唇紧贴轴表面，补偿变形量；
- 材料优化：添加氟橡胶涂层，耐海水腐蚀性提升3倍，工作温度范围扩展至-20℃~120℃。
某水下机器人关节应用该方案后，在3000米水深连续作业6个月，密封圈磨损量仅0.02mm，远低于单层密封的0.1mm失效阈值。
2. 非接触式密封：迷宫式气体屏障
在接触式密封外侧增设迷宫式非接触密封，通过以下设计实现二次防护：
- 曲折流道：在花键轴与外壳间加工0.2mm宽的螺旋槽，形成曲折路径，延长液体渗透时间；
- 气体加压：通过微型气泵向迷宫腔注入干燥氮气，维持0.05MPa正压，阻止海水侵入；
- 疏水涂层：流道表面喷涂聚四氟乙烯（PTFE）涂层，接触角达150°，水滴自动滚落。
实测数据显示，该结构使海水渗透速率降低至0.001mL/h，较单层密封提升2个数量级。
三、材料与工艺协同优化
- 表面处理：花键轴采用镀硬铬+DLC（类金刚石）复合涂层，硬度达HV2000，摩擦系数降低至0.05；
- 装配工艺：采用激光焊接固定密封圈，避免传统胶粘剂在高压下脱落；
- 在线监测：集成压力传感器与微泄漏检测仪，当迷宫腔压力下降10%或检测到氯离子时，自动触发预警并调整气体压力。
四、应用案例与效益
某海洋平台升降装置采用双重防护密封方案后，实现以下突破：
- 寿命延长：连续作业时间从2000小时提升至8000小时；
- 维护成本降低：年维修费用减少65%；
- 可靠性提升：故障率从12%降至1.5%，满足ISO 13628-7深海设备标准。
结语
水下作业场景的滚珠花键密封需通过“接触式动态补偿+非接触式气体屏障”的双重防护结构，结合材料强化与智能监测技术，构建适应高压、高腐蚀环境的可靠性防线。对于海洋装备制造商而言，掌握该技术不仅是突破深海应用瓶颈的关键，更是提升产品竞争力的核心要素。
